TİTREŞİMLİ ELEKLER
Titreşimli elekler endüstride en çok tercih edilen elek tipidir. Genellikle elek gövdesi, tahrik mekanizması ve elastik sistemden oluşmaktadır. Titreşimli elek yatay ve eğilimli olarak üretilebilmektedir. Yatay elekler doğrusal şekilde çalışırken, eğilimli elekler yaklaşık 20 derece açı ile dairesel olarak hareket eder. Vibrasyon sistemleri sayesinde titreşimli elekler, yüksek devirlerde çalışabilme özelliğine sahiptir. Titreşim kapasiteleri ayarlanabilir özellikte tasarlanmıştır. Çelik ana gövdeye sahip olan elekler, uzun yıllar kullanıma uygun olarak üretilmektedir.
Titreşimli eleklerin kurulumları oldukça basittir. Yanlarında bulunan merdiven sistemi sayesinde bakım ve onarım işlemleri de kolayca yapılabilmektedir. İsteğe uygun boyutta üretilebilen elekler, elenecek ürünün özelliğine bağlı olarak çok katlı raf sistemine de sahiptir. Raflar arasındaki mesafe, ara malzemelerin değiştirilebilmesine olanak sağlayacak düzeyde tasarlanmıştır.

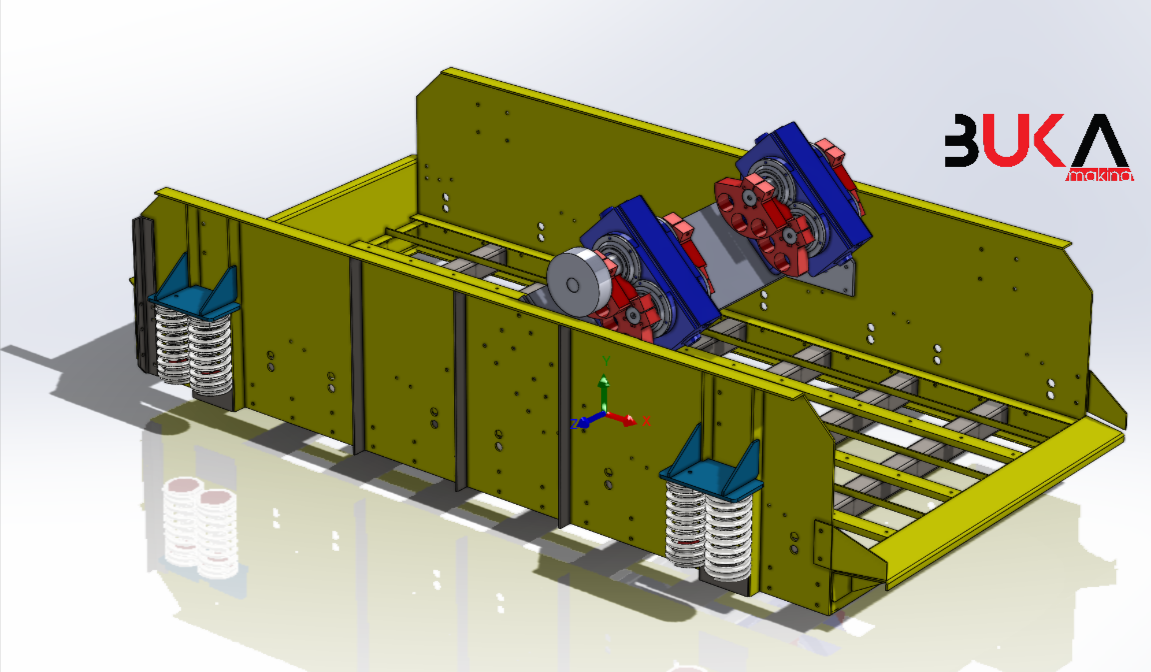

YATAY ELEKLER
BUKA’nın ürettiği titreşimli elekler ayarlanabilir titreşim genlikleri ve çalışma eğimleri ile çok geniş bir alanda kullanım avantajına sahiptir. Sıvı yağlı yataklama sistemleri ile hem minimum bakım maliyeti ve süresi, hem de sürtünmelerin ortadan kaldırılması ile yatak ısınmalarının azalması, dolayısıyla sessiz bir çalışma sağlanmaktadır. Nihai ürün boyutuna ve kapasitesine göre elek yüzey alanları ve kat adetleri farklılık göstermektedir.

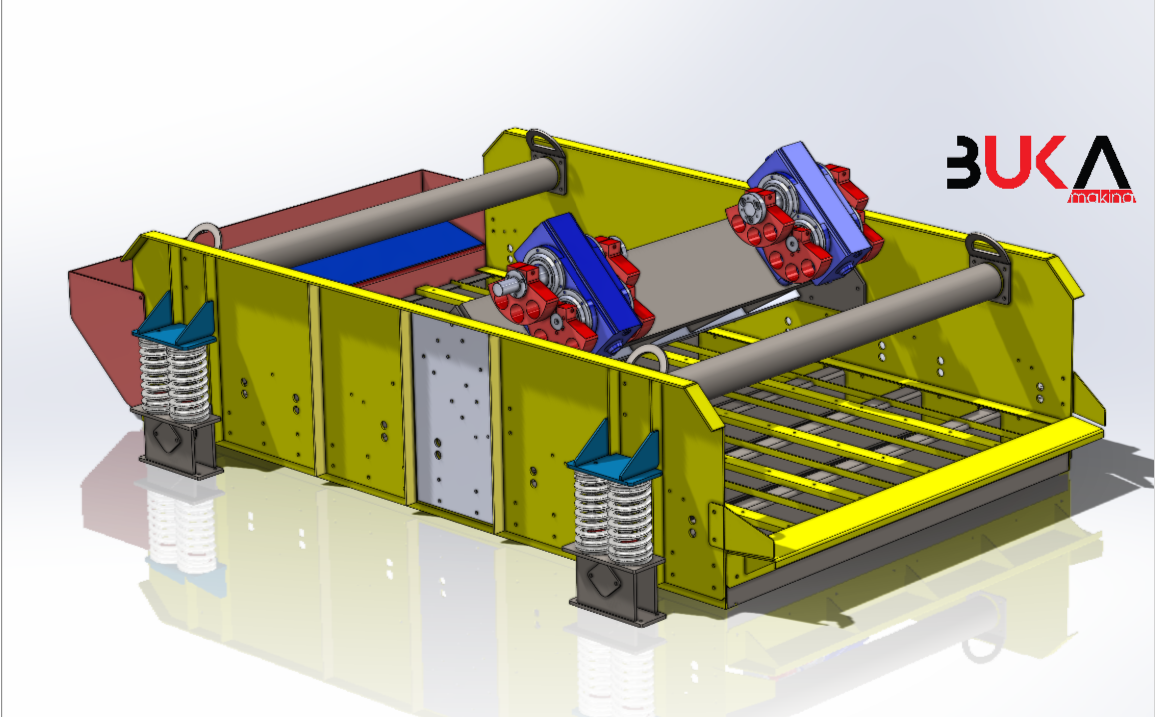

ÜSTTEN TAHRİKLİ AĞIR ORTAM ELEKLERİ
Ağır ortam elekleri standart titreşimli eleklerin tüm kalite özelliklerine sahiptir. Kullanım amacı daha iri malzemelerin sınıflandırılması olduğundan dolayı ilave olarak tahrik ve rulmanları aynı ebatlardaki eleklere göre daha güçlüdür.
Elek Kasa yapısı da yine iri malzemelere göre daha da mukavemetli olarak tasarlanmıştır. Bu güçlü kasa yapısı düz delikli sac eleklerin kullanımına da uygun hale getirilmiştir. BUKA ‘nın üretmiş olduğu bu tipteki eleklere 300 mm ye kadar malzeme rahatlıkla beslenebilmektedir.
Üstten tahrikli elekler tahrik sistemi dizayni sayesinde eliptik hareket yapar. Bu tür eleklerin eliptik hareketleri sayesinde, malzeme ilk beslendigi elegin arka kisminda daha hizli ilerler. Bu sayede malzeme elek yüzeyine daha hizli yayilarak ince malzemerin alt katlara hizli bir sekilde gecisi saglanir. Malzeme elegin ön kismina geldiginde ise, eliptik hareketin yönü nedeniyle hiz kaybeder ve daha yavas ilerler. Bu sayede malzeme katlara yayilmis durumdayken elek üzerinde daha uzun süre kaldigindan, konvansiyonel eleklere göre daha hassas bir eleme sağlanmış olur.

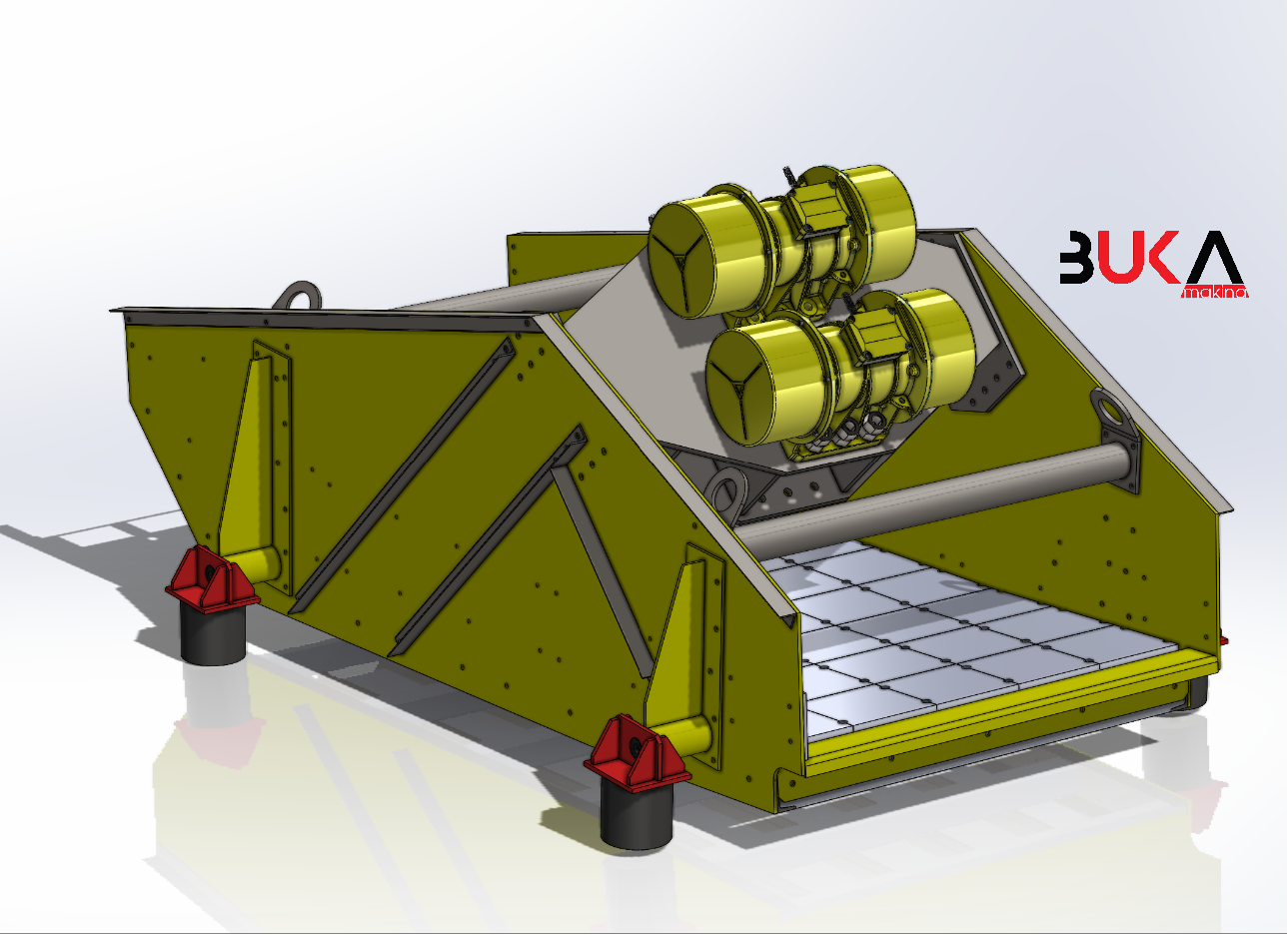

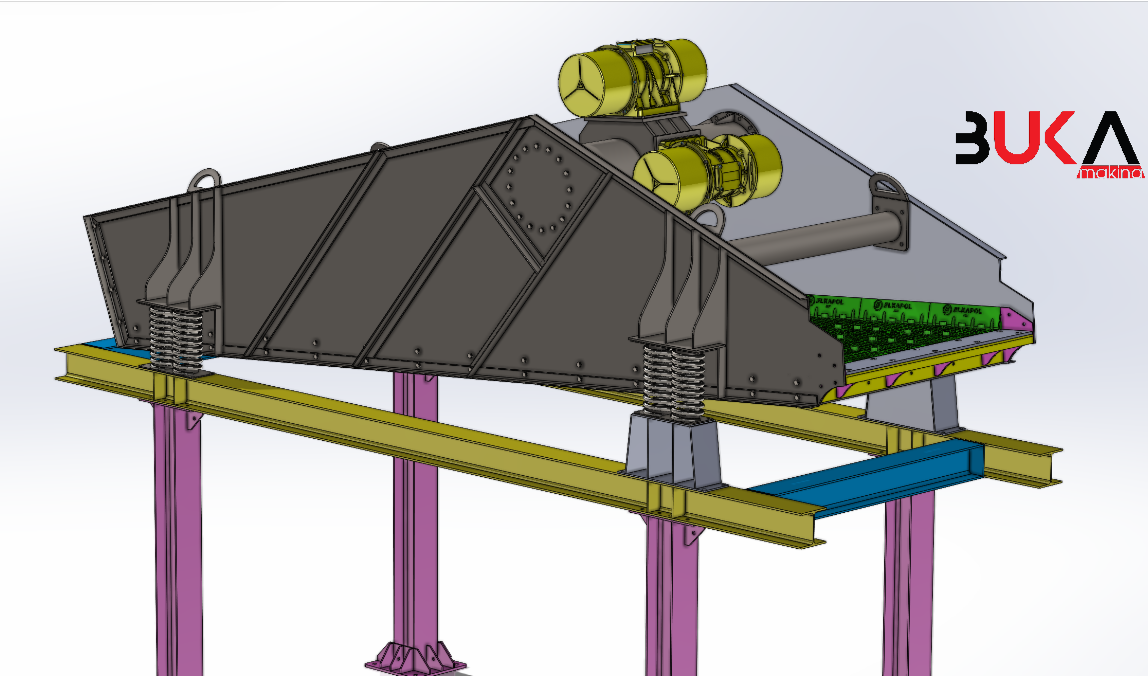

SUSUZLANDIRMA ELEKLERİ
Susuzlandırma eleği yüksek miktarda su içeren ince malzeme içerisinden suyu ayırmak için kullanılır. Elek üzerine yerleştirilen vibromotorlar sayesinde titreşim hareketi oluşturulur. Eleğin eğimi malzeme akış yönüne zıt bir şekilde ve 0°-5° arasındadır.
Susuzlandırma elekleri yıkanmış kum ve madencilik sektörü için yüksek mukavemetli kasa ve gövde yapısıyla en son teknolojik gelişmeler dikkate alınarak tasarlanmış eleklerdir. Malzeme içerisinde bulunan su ve organik maddeleri en yüksek oranda indirgemek açısından ideal eleklerdir.
Susuzlandırma elekleri tek başına üretilebildiği gibi ünite olarak da tasarlanıp üretilebilen eleklerdir. Yıkanmış kum veya malzemelerin susuzlandırılması amacına ilave olarak suyla birlikte dışarıya atılan ince malzemenin yeniden kazandırılması amacıyla hidrosiklon ve pompa ekipmanları sisteme ilave edilerek komple bir ünite haline getirilmektedir.

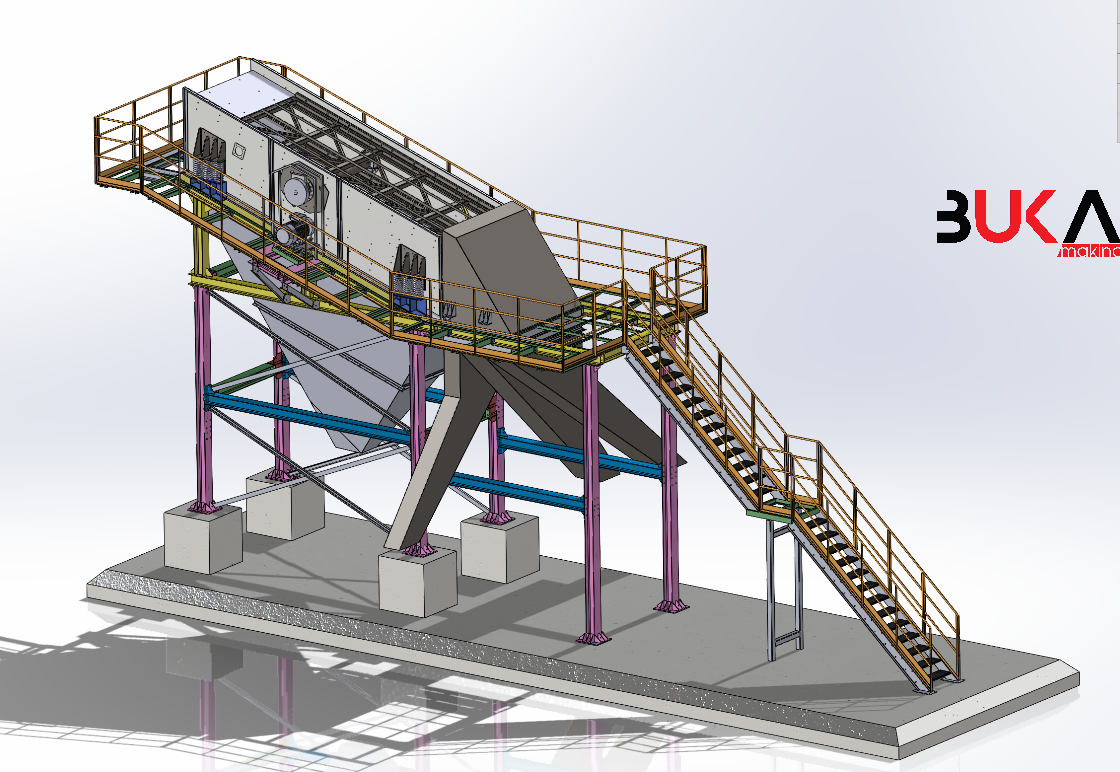

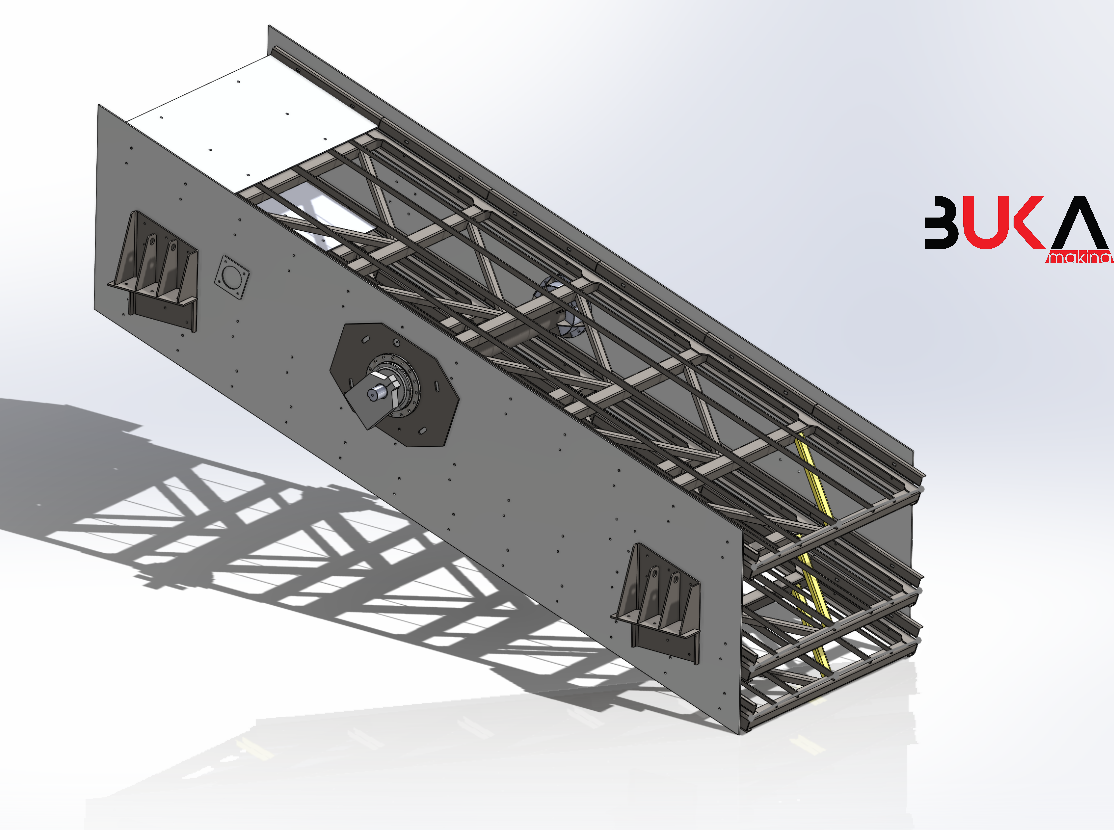

EĞİMLİ (AÇILI) ELEKLER
Açılı elekler en çok kullanılan elek tipidir. Kırılmış malzemenin ayrılmasını sağlar. Bir kırma eleme prosesinin, ürünleri ebatlarına göre sınıflandırmak gereken tüm aşamalarında kullanılabilir. Ancak asıl görev yeri ürün alma aşamasıdır. Bu yüzden prosesin asıl kapasitesini elek belirler. Açılı elekler 15°-30° arasında olabilmektedir. Bütün eleklerde olduğu gibi elek gövdesi çelik veya lastik yaylar üzerinde çalışmaktadır. Bu tip eleklerin çalışma stroğu genellikle 8 mm-12 mm arasında olabilir. Eksantrik ağırlıkların miktarı arttırıldığında yüksek azaltıldığında ise düşük strok elde edilir. Bu tip elekler 2,3 ve 4 katlı olabilmektedir bu sayede 2 katlı elekten 3, 3 katlı elekten 4 ve 4 katlı elekten 5 farklı ürün alınabilir.
Besleme oluğuna dökülen malzeme ön tarafa hızlanarak ilerler, bu da elek üzerindeki malzeme yoğunluğunun homojen bir şekilde dağılmasını sağlar. Bu aşamada ince malzemenin kolayca elenmesi sağlanır. Böylece yüksek kapasite ve verimle çalışır.
Ön oluğun raylı sisteme sahip olması tel değişimi kolay ve hızlı bir şekilde yapılabilir. Elek gövdesinin dört tarafında platforma sahip olması güvenli ve kolay bakım imkânı sağlamaktadır.
- Farklı Ebatlar Aynı Kalite
Titreşimli Elekler, Eleme alanı farklı ebatlarda üretilebilir.Titreşimli Eleklerimizin ebatları değişse de tüm teknik özellikleri ve kalitesi eşit düzeydedir. Aynı tekniklerle gerekli tüm hesaplara tabi tutularak rulman, mil seçimleri yapılmakta ve üretim sonrası teste tabi tutulmaktadır.

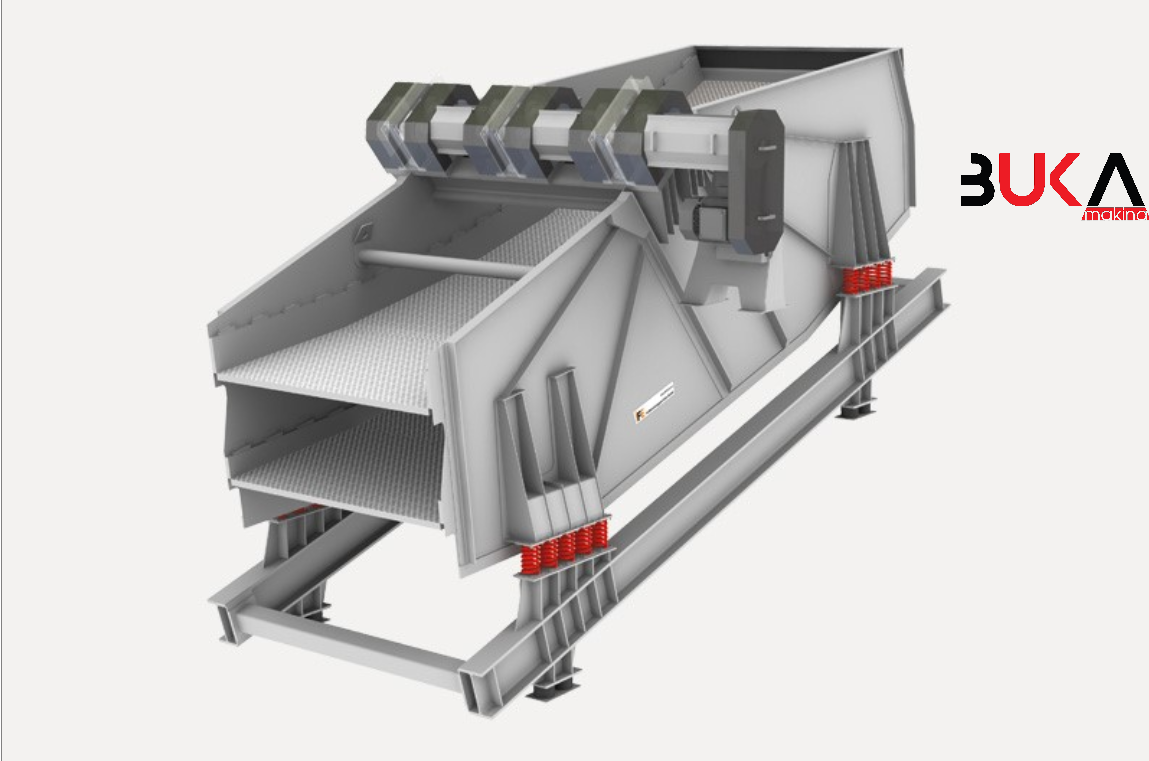

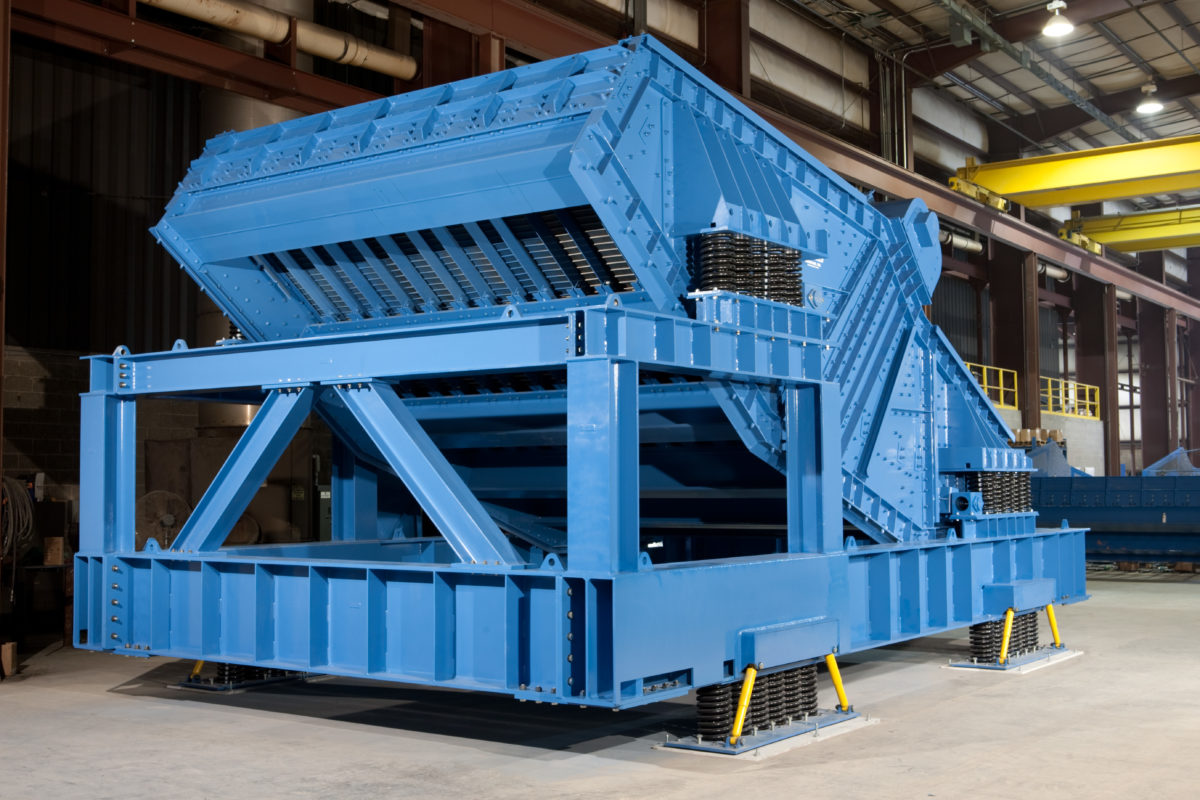

Doğrusal Hareketli Muz Tip Titreşimli Elek
Doğrusal Hareketli Muz Tip Titreşim Elekleri yüksek kapasitede ve verimli tasnif için kullanılan elek tipidir. Çoklu eğimli katlar ile elek üzerinde malzeme yatak kalınlığının ince kalmasını sağlayarak küçük parçacıkların elek açıklığından geçme ihtimali artar. Yüksek kapasitelerde geleneksel titreşimli eleklere göre çok daha verimlidir. CWP başarısı kanıtlanmış bu eleme teknolojisini kullanan en kaliteli elekleri sunmak için modern üretim ve montaj tesisi ile tüm dünyaya hizmet vermektedir.
Mekanizma
- Kardan Şaftı (Opsiyonel)
- Titreşim mekanizmalı ve 50.000 saat rulman ömürlüdür.
- Yağlama, sıvı yağ daldırma usulü ile yapılır.
- Titreşim mekanizma elektrik motoru arası kayış-kasnak tahriklidir.
- Elek gövdesi helisel yaylar üzerinde montajlıdır.
Gövde
- Elek gövdesi komple civata bağlantılıdır.
- Montaj bağlantılarının çoğu huck civata kullanılarak yapılır.
- Kat şasesi aşınmaya karşı kaplamalıdır. (opsiyonel)
- Tek yada iki katlı tasarımı mevcuttur.
İmal edilebilen boyutlar
- Genişlik: 1,8 mt ile 3 mt
- Uzunluk: 4,8 mt ile 6 mt
